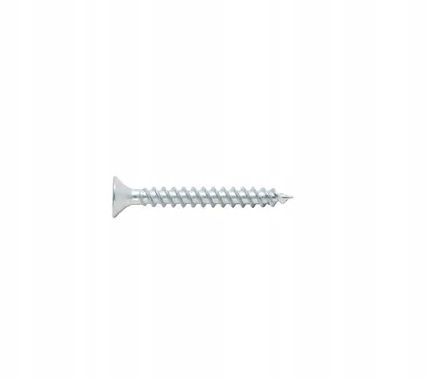

WURTH Wkręty do drewna ASSY 3.0 AW10 3X20 1000szt.

WKRĘT DO DREWNA ASSY 3.0

Do uniwersalnego stosowania w meblarstwie, wyposażeniu sklepów i wnętrz oraz technice mocowań.

Stal biały ocynk, gwint pełny, łeb stożkowy płaski, końcówka AW

Łączy drewno zamiast je rozłupywać

Gwint asymetryczny — większa prędkość

• Niski moment wkręcania
• Duży moment obrotowy potrzebny do przekręcenia gwintu w materiale
• Szybsze wkręcanie niż typowych wkrętów do drewna
• Gwint podwójny: 3,0-4,5 mm

Końcówka AW – więcej mocy

• Optymalne przenoszenie siły
• Bardzo dokładne pasowanie
• Szybkie ustawianie
• Mocne osadzenie śruby
• Bez efektu wypadania bitu z gniazda
• Wysoka stabilność
• Bez uszkodzeń powłoki śruby
• Tylko 5 rozmiarów bitów do średnic od 3,0 do 12,0 mm

Gwint z pierścieniem – zmniejszona tendencja do pękania drewna podczas wkręcania

• Niskie siły rozłupujące, szczególnie podczas wkręcania w pobliżu krawędzi
• Zmniejszenie momentu wkręcania
• Pierścień na zakończeniu gwintu w znaczny sposób zapobiega powstawaniu pęknięć

Uwaga

Do projektowania konstrukcji z użyciem wkrętów ASSY o średnicy przekraczającej 5 mm należy użyć oprogramowania do wymiarowania konstrukcji drewnianych Würth.

Wkręty ocynkowane nie nadają się do stosowania na zewnątrz oraz w miejscach o podwyższonej wilgotności! W takich przypadkach należy używać wkrętów ASSY® 3.0 ze stali nierdzewnej A2.

W celu zamocowania metali do drewna należy w metalowej płytce wykonać precyzyjne pogłębienie pod łeb.

Wkręty ASSY 3.0 zostały optymalnie dopasowane do użycia w drewnie. W razie użycia wkrętów z pierścieniem lub przeciwgwintem do kołków rozporowych z tworzywa sztucznego należy liczyć się ze zmniejszoną nośnością połączenia. Dlatego w kołkach rozporowych zalecamy używanie wyłącznie wkrętów bez zoptymalizowanego zakończenia gwintu (wiertło, przeciwgwint, gwint z pierścieniem, nacięcia wzdłużne zakończenia wkrętu itp.) , np. Würth ASSY D, prefiks 0151 (łeb stożkowy płaski) i prefiks 0153 (łeb płasko-soczewkowy).

ETA-11/0190

Podczas korzystania z tych wkrętów należy przestrzegać aprobaty ETA-11/0190.

Obszar zastosowaniaDo uniwersalnego stosowania w meblarstwie, wyposażeniu sklepów i wnętrz oraz technice mocowań.

InstrukcjaW przypadku drewna iglastego lub materiałów wykonanych z miękkiego drewna montaż można wykonywać bez wstępnego nawiercania. W celu zmniejszenia odległości między krawędziami należy nawiercić otwór zgodnie ze średnicą pod gwint.Wkręcając w twarde drewno, należy nawiercić zgodnie z aprobatą ETA-11/0190.

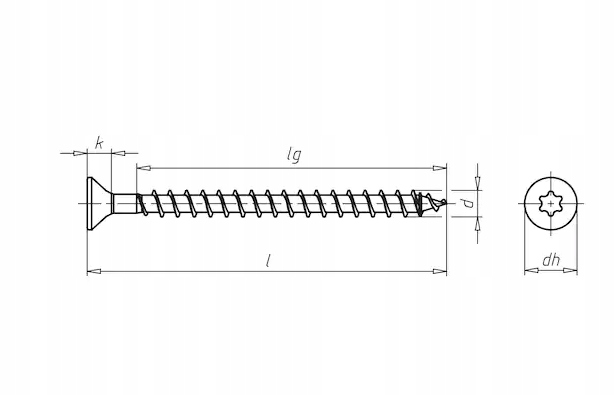

Średnica znamionowa (d)

3 mm

Długość (l)

20 mm

Typ łba

Łeb stożkowy płaski

Średnica łba (dh)

5,9 mm

Wysokość łba (k)

2,05 mm

Końcówka wewnętrzna

AW10

Rodzaj gwintu

HOGWD

Rodzaj gwintu

Pełny gwint

Format gwintu

Gwint podwójny

Długość gwintu (lg)

17 mm

Średnica rdzenia

1,95 mm

Kształt końcówki

Końcówka z gwintem pierścieniowym

Kąt ostrza

20 Stopnie

Materiał

Stal hartowana

Powłoka

Ocynkowane

Kolor

Srebrny

Min./maks. kąt wkręcania

0-90 Stopnie

Masa produktu (jednej sztuki)

0,700 g

Przeznaczone do użytku na podłożu

Sklejka

Drewno

Produkt drewnopochodny

Drewno twarde

LVL

Drewno miękkie

Zakres stosowania

Uniwersalne

Meble

Korpus

Złączka

Dopuszczenie

ETA-11/0190

Śruba wymagająca dopuszczenia

Tak

Spełnia wymogi RoHS

Tak
