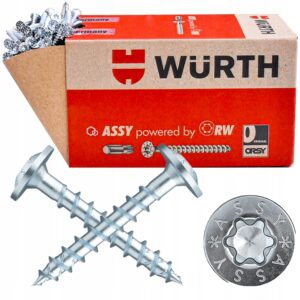

WURTH Wkręt do słupków ASSY 4 WH RW40-(A3K)-6X50/45 100szt.

WKRĘTY ASSY RW40

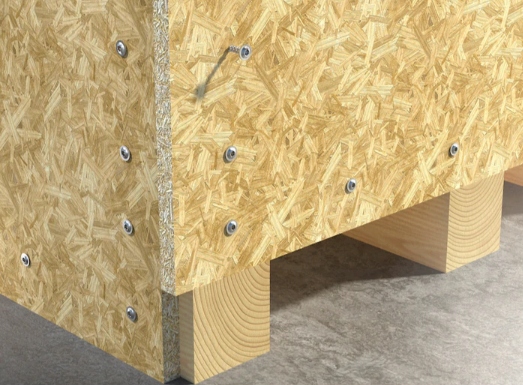

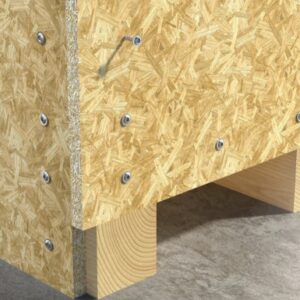

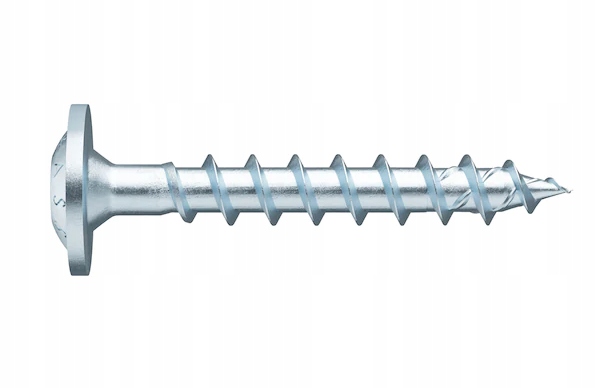

Wkręt z gwintem pełnym i dużym łbem do okuć płaskich, do mocowania części metalowych lub cienkich płyt ze sklejki do drewna w obszarze pakowania, do zastosowań w pomieszczeniach suchych lub mokrych

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Atrakcyjne wizualnie połączenia skręcane na powierzchni drewnianej

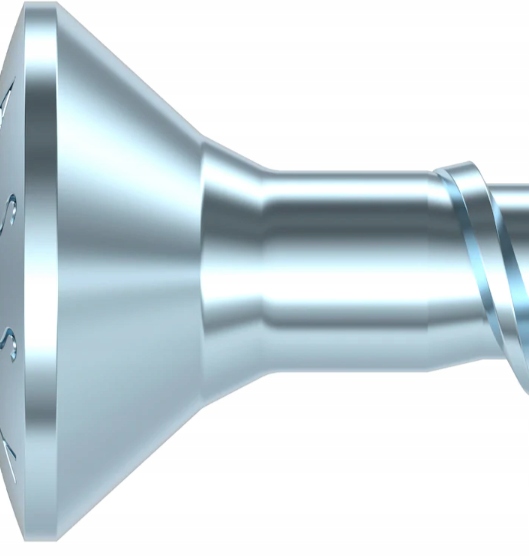

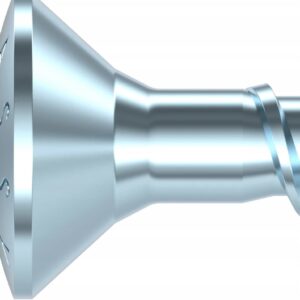

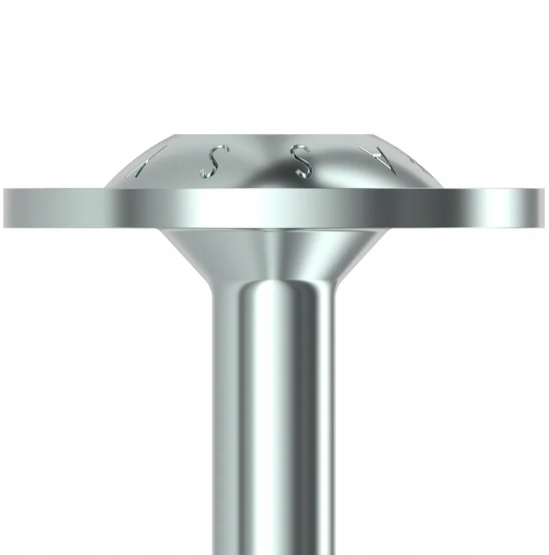

• Bardzo wysokie wartości dociągania łba i mocne dokręcanie dzięki dużej średnicy łba

Brak nadmiernego dokręcenia, naruszania powierzchni, duży posuw

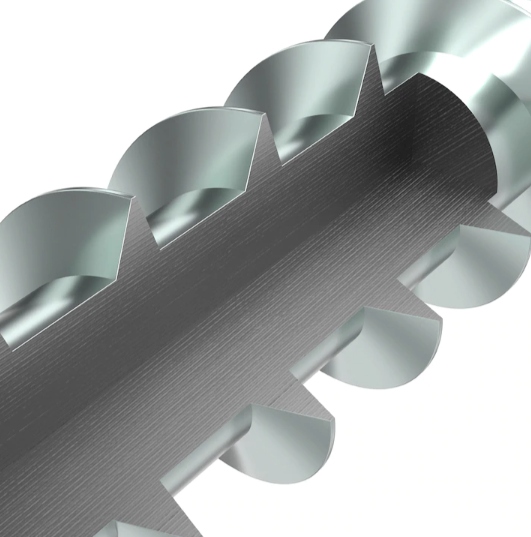

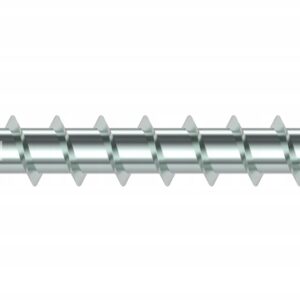

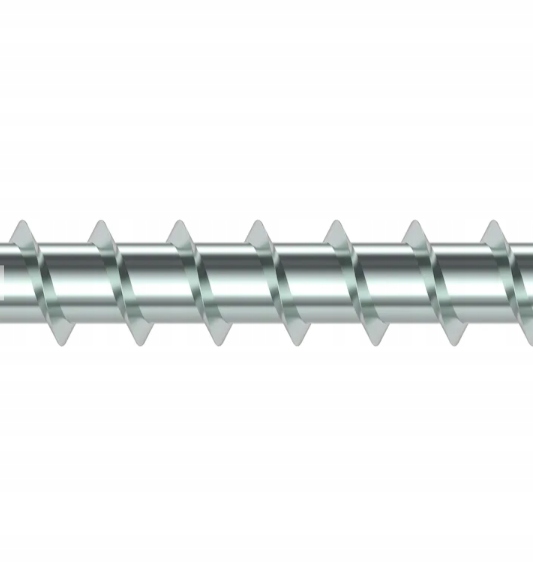

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii boku gwintu grubozwojowego
• Lepsze mocowanie dzięki większym bokom gwintu

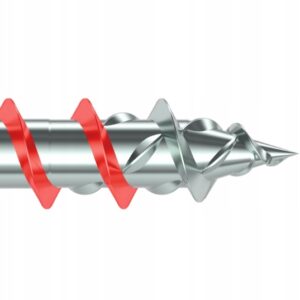

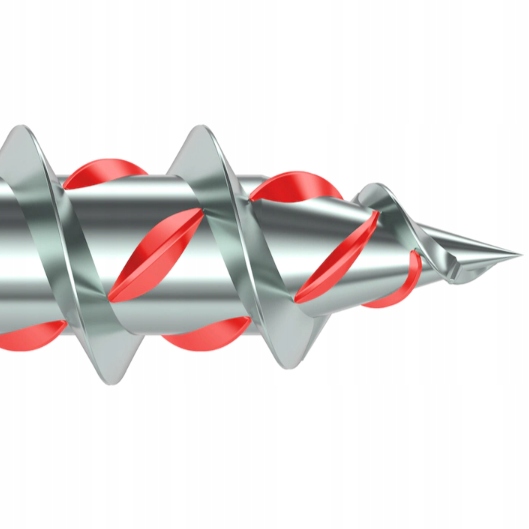

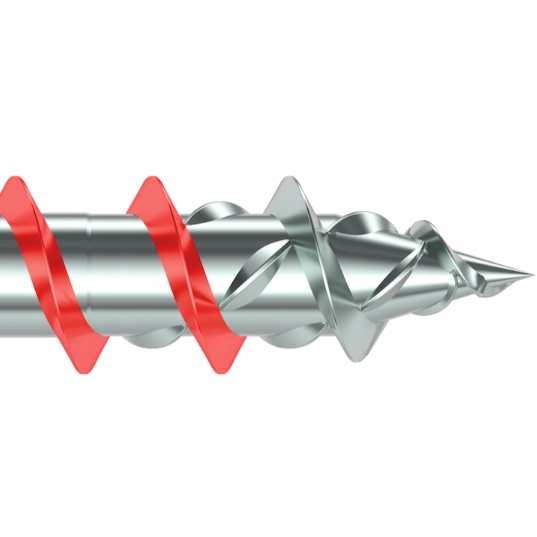

Gładki początek gwintu zapewnia optymalne zagłębianie i podcinanie wkrętu

• Zmniejszony efekt rozłupywania dzięki kopułkowemu wykończeniu frezów wierzchołkowych, które zapewnia efekt przemieszczania materiału
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Wysokie wartości wytrzymałości i plastyczności

• Skorygowana obróbka cieplna gwarantuje wysokie wartości wytrzymałości i wysoką plastyczność

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 A2 WH lub ASSY 4 A2 BP ze stali nierdzewnej
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA)

Obszar zastosowania

Do połączeń stal-drewno narażonych na rozciąganie

Gwint pełny, rozpoczynający się bezpośrednio pod łbem umożliwia np. montaż elementów drewnianych lub łączenie blach z drewnem w sposób zapewniający dużą wytrzymałość na rozciąganie. Maksymalna długość gwintu zapewnia większą siłę wyciągania śruby.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 8 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
• Wymaganie klasyfikacji T2/C2 jest spełniony zgodnie z normą PrEN 14592:2017 (D)

Instrukcja

• Wkręty ASSY są zatwierdzone do obciążeń quasi-statycznych
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona

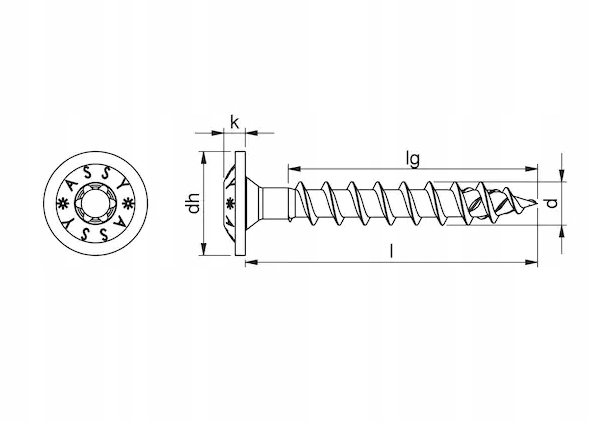

Średnica znamionowa (d): 6 mm

Długość (l): 50 mm

Długość gwintu (lg): 45 mm

Typ łba: Łeb z podkładką

Średnica łba (dh): 14 mm

Wysokość łba (k): 3 mm

Końcówka wewnętrzna: RW40

Rodzaj gwintu: HOGWD

Rodzaj gwintu: Pełny gwint

Format gwintu: Gwint grubozwojny

Średnica rdzenia: 3,9 mm

Kształt końcówki: Końcówka z frezem hilltop

Kąt ostrza: 34 Stopnie

Materiał: Stal hartowana, Powłoka, Ocynkowane,

Kolor: Srebrny

Maks. kąt wkręcania: 90 Stopnie

Min. kąt wkręcania: 0 Stopnie

Przeznaczone do użytku na podłożu: Drewno,

Produkt drewnopochodny, Drewno miękkie, Sklejka, Drewno twarde, LVL, Buk budowlany, OSB

Zakres stosowania: Roboty ciesielskie, Śruby tulejowe, Konstrukcja drewniana, Opakowanie

Dopuszczenie: ETA-11/0190

Spełnia wymogi RoHS: Tak
