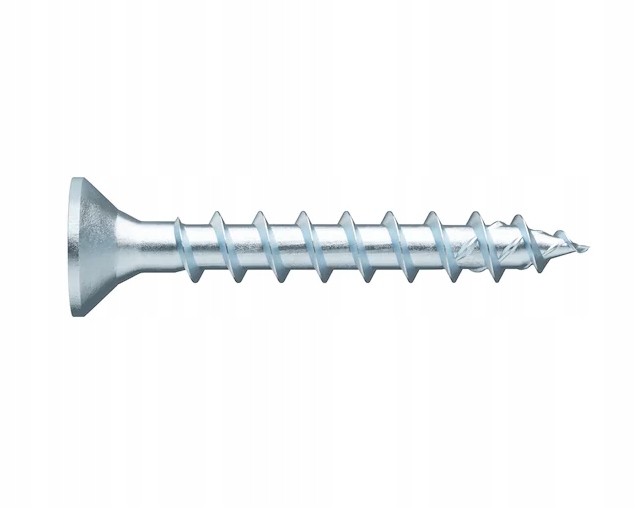

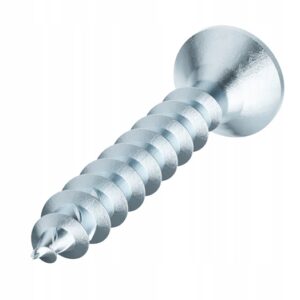

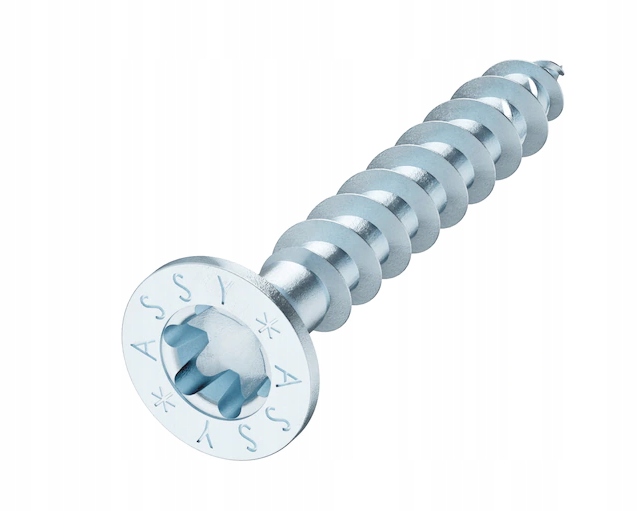

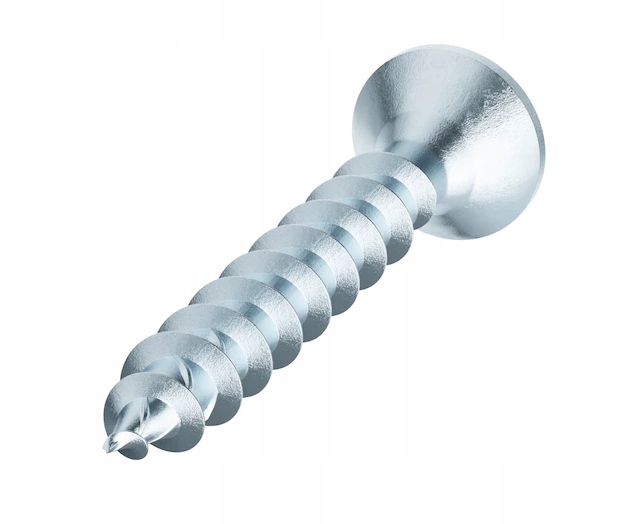

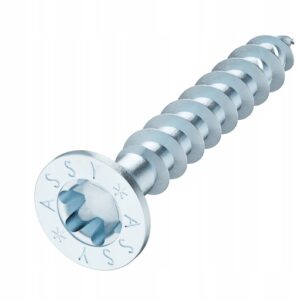

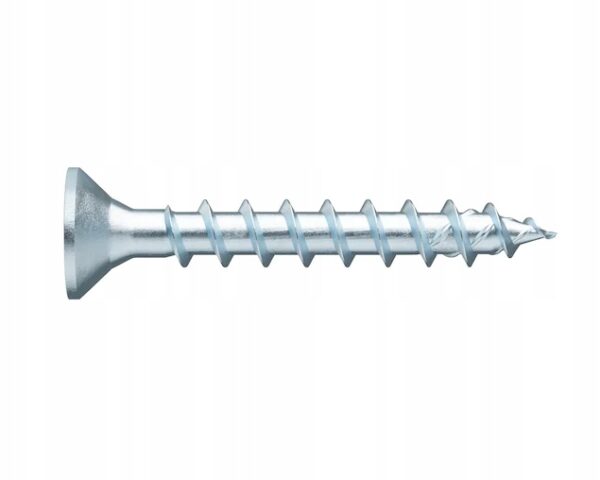

WURTH Wkręt do łącz. ASSY RW20 4X35/29 500szt.

Wkręt z gwintem pełnym i łbem stożkowym płaskim, do mocowania łączników lub złączy szafek w drewnie lub drewnianych panelach w pomieszczeniach suchych lub wilgotnych

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Połączenie formowane z metalowymi łącznikami lub produktami drewnianymi o dużej gęstości

• Do połączeń mocujących przy użyciu śrub stalowych o pełnym gwincie
• Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami
• Ściąganie bez zagłębiania łba ze względu na brak elementów frezujących pod łbem
• Łeb mocowany jest poprzez wciśnięcie

Brak nadmiernego dokręcenia, naruszania powierzchni, duży posuw

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii boku gwintu grubozwojowego
• Lepsze mocowanie dzięki większym bokom gwintu

Gładki początek gwintu zapewnia optymalne zagłębianie i podcinanie wkrętu

• Zmniejszony efekt rozłupywania dzięki kopułkowemu wykończeniu frezów wierzchołkowych, które zapewnia efekt przemieszczania materiału
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 ze stali nierdzewnej A2 lub A4, a jeśli atmosfera zawiera chlor, wkrętów HCR ze stali nierdzewnej
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA)

Obszar zastosowania

Do połączeń stal-drewno narażonych na rozciąganie

Gwint pełny, rozpoczynający się bezpośrednio pod łbem umożliwia np. montaż elementów drewnianych lub łączenie blach z drewnem w sposób zapewniający dużą wytrzymałość na rozciąganie. Maksymalna długość gwintu zapewnia większą siłę wyciągania śruby.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
• Do klasy wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010–12 + DIN SPEC 1052-100:2013-08

Instrukcja

• Wkręty ASSY są zatwierdzone do obciążeń quasi-statycznych
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona

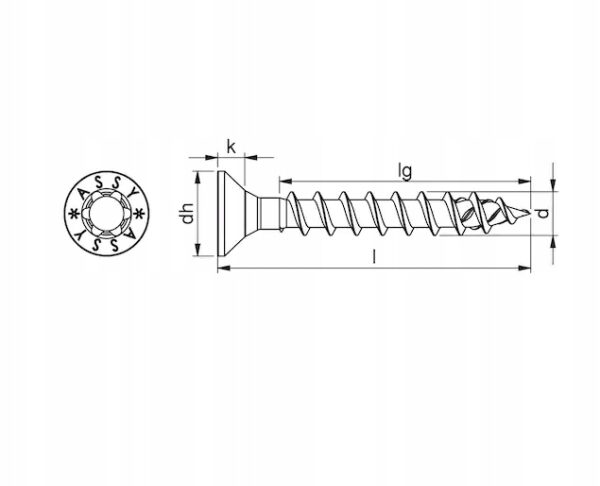

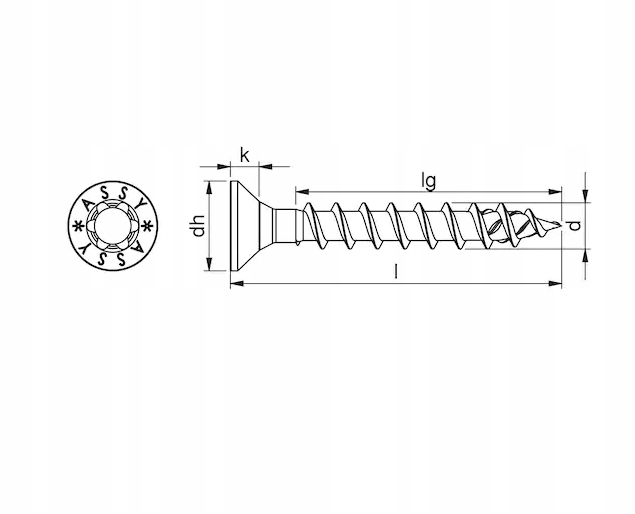

• Średnica znamionowa (d)

  4 mm

  Długość (l)

  35 mm

  Typ łba

  CSK

  Średnica łba (dh)

  8 mm

  Wysokość łba (k)

  2,5 mm

  Końcówka wewnętrzna

  RW20

  Rodzaj gwintu

  HOGWD

  Konstrukcja gwintu

  Pełny gwint

  Format gwintu

  Gwint grubozwojny

  Długość gwintu (lg)

  29 mm

  Średnica rdzenia

  2,5 mm

  Kształt końcówki

  Końcówka z frezem hilltop

  Kąt ostrza

  28 Stopnie

  Materiał

  Stal hartowana

  Powłoka

  Ocynkowane

  Kolor

  Srebrny

  Min./maks. kąt wkręcania

  0-90 Stopnie

  Masa produktu (jednej sztuki)

  2 g

  Przeznaczone do użytku na podłożu

  Drewno

  Produkt drewnopochodny

  Drewno miękkie

  Sklejka

  Drewno twarde

  LVL

  Zakres stosowania

  Uniwersalne

  Meble

  Korpus

  Złączka

  Pasujące maszyny

  Würth BS 12-A Power

  Würth BS 14-A Combi

  Dopuszczenie

  ETA-11/0190

  Śruba wymagająca dopuszczenia

  Tak

  Zgodne z ROHS

  Tak
