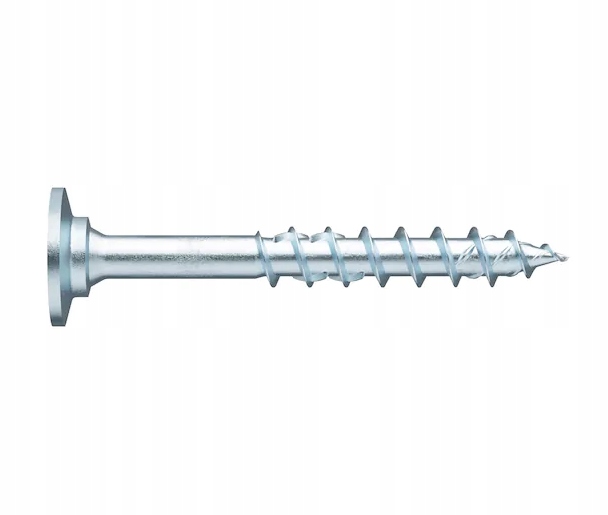

WURTH Wkręt ASSY SKII RW40-(A3K)-8X120/80 50szt.

WKRĘT-ASSY-SKII-RW40-(A3K)-8X120/80

Uniwersalny wkręt z gwintem częściowym i łbem do okuć płaskich, po połączeń drewno-drewno, łączenia 90° lub ukośne drewnianych konstrukcji nośnych w pomieszczeniach suchych lub mokrych

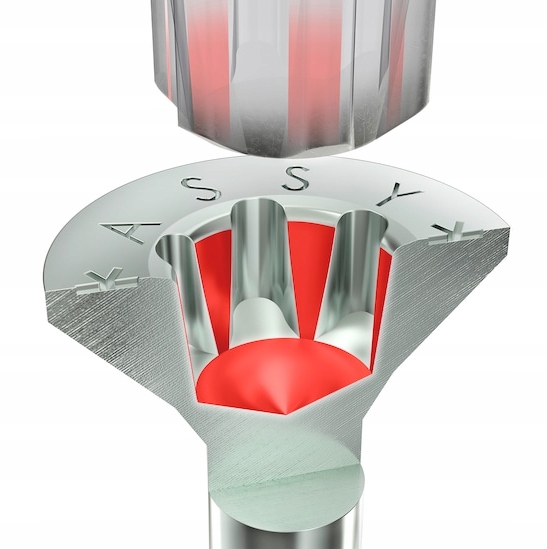

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

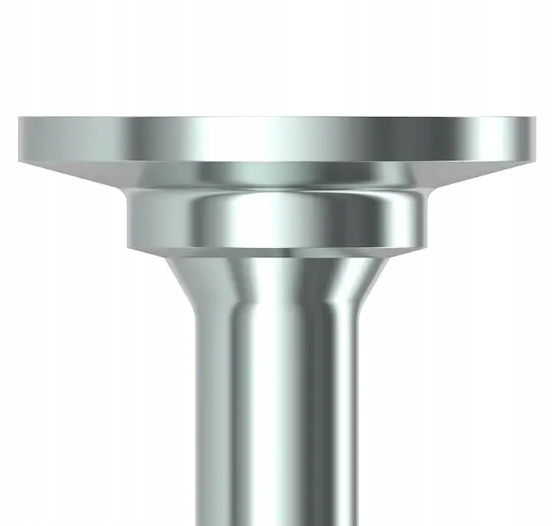

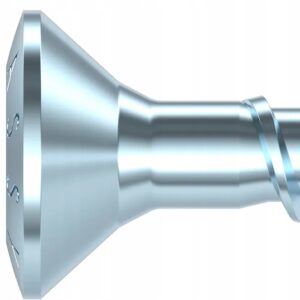

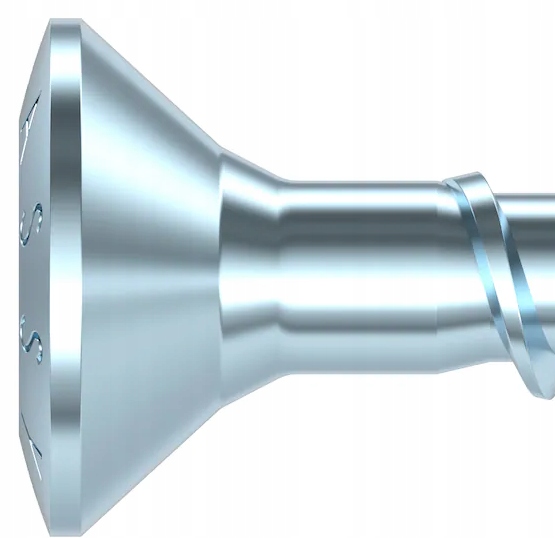

Atrakcyjne wizualnie połączenia skręcane na powierzchni drewnianej z opcją pogłębiania, jak w przypadku łba płasko stożkowego

• Duża penetracja łba i mocne połączenie dwóch elementów drewnianych dzięki dużej średnicy łba
• Większa siła ściągania w połączeniu z podkładkami w kształcie litery U.

Znaczne zmniejszenie siły wymaganej podczas mocowania wkrętu

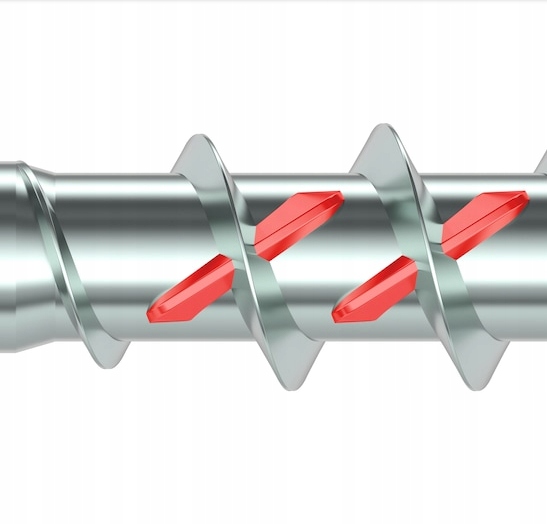

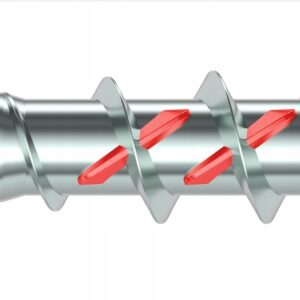

• Mniejsze rozłupywanie podczas zagłębiania trzonu ze względu na przemieszczający efekt działania frezu młynkowego
• Zminimalizowane ryzyko pęknięcia śruby dzięki dużemu momentowi zrywającymi
• Zmniejszone ryzyko zranienia na skutek wystających elementów metalowych dzięki połączeniu frezu młynkowego z gwintem
• Maksymalna ochrona narzędzi do wkręcania

Brak nadmiernego dokręcenia, naruszania powierzchni, duży posuw

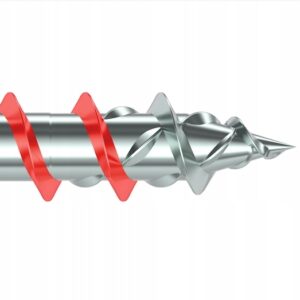

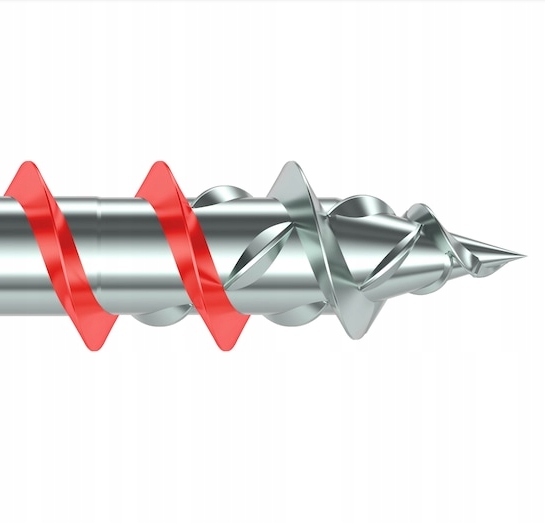

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii boku gwintu grubozwojowego
• Lepsze mocowanie dzięki większym bokom gwintu

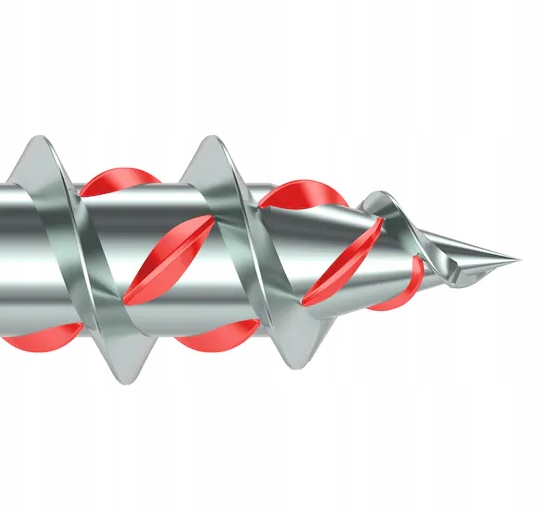

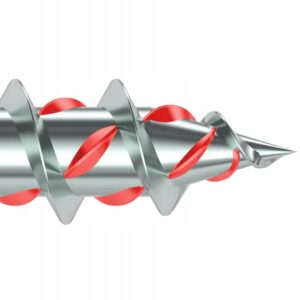

Gładki początek gwintu zapewnia optymalne zagłębianie i podcinanie wkrętu

• Zmniejszony efekt rozłupywania dzięki kopułkowemu wykończeniu frezów wierzchołkowych, które zapewnia efekt przemieszczania materiału
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Wysokie wartości wytrzymałości i plastyczności

• Skorygowana obróbka cieplna gwarantuje wysokie wartości wytrzymałości i wysoką plastyczność

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 A2 WH lub ASSY 4 A2 BP ze stali nierdzewnej
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA)

Obszar zastosowania

Ze względu na średnią wielkość głowicy, idealnie nadaje się do uniwersalnego zastosowania w instalacjach wymagających użycia kilku elementów

Do łączenia elementów drewnianych

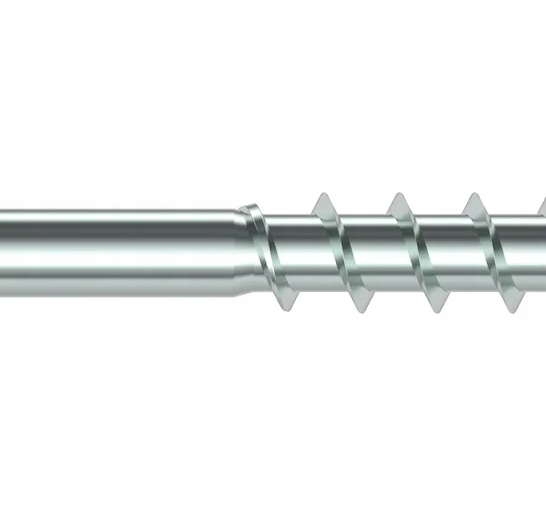

Gwint częściowy, rozpoczynający się bezpośrednio pod trzpieniem, umożliwia dociągnięcie do siebie skręcanych elementów drewnianych. Po wkręceniu cały gwint wkręta znajduje się w dolnym elemencie.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 8 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08
• Wymaganie klasyfikacji T2/C2 jest spełniony zgodnie z normą PrEN 14592:2017 (D)

Instrukcja

• Wkręty ASSY są zatwierdzone do obciążeń quasi-statycznych
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona
• W przypadku długich śrub ułożonych na krzyż lub w bloku śrubowym z wąskimi luzami krawędzi zaleca się wywiercenie otworów pilotowych lub użycie przykręcanych narzędzi, aby uniknąć przecięcia śrub

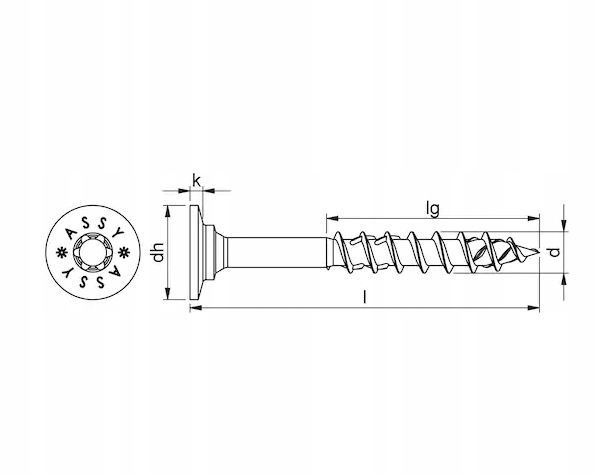

• Średnica znamionowa (d)

  8 mm

  Długość (l)

  120 mm

  Długość gwintu (lg)

  80 mm

  Typ łba

  Łeb z podkładką II

  Średnica łba (dh)

  18,4 mm

  Wysokość łba (k)

  2,5 mm

  Końcówka wewnętrzna

  RW40

  Rodzaj gwintu

  HOGWD

  Rodzaj gwintu

  Częściowy gwint

  Frez walcowo-czołowy

  Tak

  Format gwintu

  Gwint grubozwojny

  Średnica rdzenia

  5,3 mm

  Kształt końcówki

  Końcówka z frezem hilltop

  Kąt ostrza

  34 Stopnie

  Materiał

  Stal hartowana

  Powłoka

  Ocynkowane

  Kolor

  Srebrny

  Maks. kąt wkręcania

  90 Stopnie

  Min. kąt wkręcania

  0 Stopnie

  Przeznaczone do użytku na podłożu

  Drewno

  Produkt drewnopochodny

  Drewno miękkie

  Sklejka

  Drewno twarde

  LVL

  Zakres stosowania

  Roboty ciesielskie

  Materiał izolacyjny na krokwie

  Konstrukcja elementu

  Konstrukcja drewniana

  Konstrukcja z paneli drewnianych

  Dach

  Dodatkowe akcesoria

  Blokada bitu

  Dopuszczenie

  ETA-11/0190

  Spełnia wymogi RoHS

  Tak
