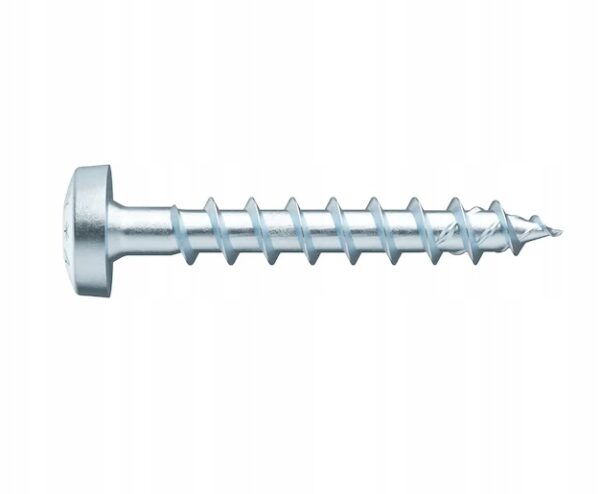

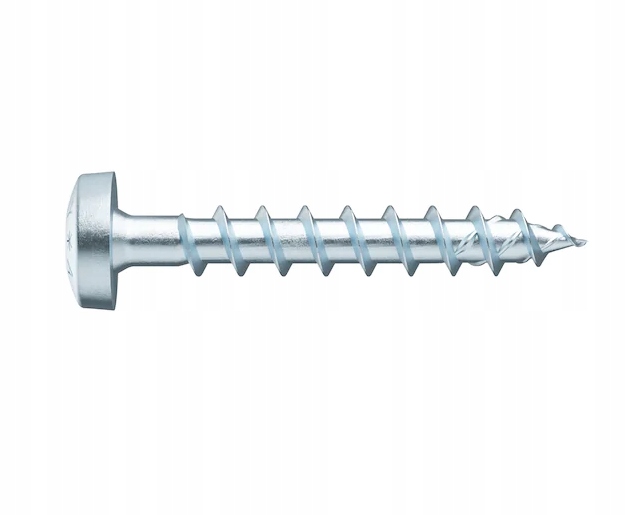

WURTH Wkręt ASSY RW20-(A2K)-3,5X16/14 1000szt

WKRĘT DO ŁĄCZNIKÓW ASSY ,5X16/14

Wkręt z gwintem pełnym i atrakcyjnym wizualnie łbem płasko soczewkowym, do uniwersalnego mocowania z metalowych łączników lub wsporników z tworzywa sztucznego w drewnie w pomieszczeniach suchych lub wilgotnych

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Płaskie mocowanie blach metalowych do celów drugorzędnych

• Łeb płasko-soczewkowy
• Duża powierzchnia styku

Brak nadmiernego dokręcenia, naruszania powierzchni, duży posuw

• Większe przeniesienie mocy w twardym drewnie dzięki wzmocnionej, asymetrycznej geometrii boku gwintu grubozwojowego
• Lepsze mocowanie dzięki większym bokom gwintu

Gładki początek gwintu zapewnia optymalne zagłębianie i podcinanie wkrętu

• Zmniejszony efekt rozłupywania dzięki kopułkowemu wykończeniu frezów wierzchołkowych, które zapewnia efekt przemieszczania materiału
• Mniejsze tarcie gwintu pozwala zmniejszyć siłę wkręcania

Uwaga

• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Do wymiarowania wkrętów ASSY o średnicy od 5 mm należy używać oprogramowania do konstrukcji drewnianych Würth
• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. W przypadku zastosowań na zewnątrz i w pomieszczeniach, w których panuje stała wysoka wilgotność, należy użyć wkrętów ASSY 4 A2 PH ze stali nierdzewnej
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA)

Obszar zastosowania

Do połączeń stal-drewno narażonych na rozciąganie

Gwint pełny, rozpoczynający się bezpośrednio pod łbem umożliwia np. montaż elementów drewnianych lub łączenie blach z drewnem w sposób zapewniający dużą wytrzymałość na rozciąganie. Maksymalna długość gwintu zapewnia większą siłę wyciągania śruby.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości cynkowane zabezpieczenie powierzchni, pasywowane na niebiesko, bezchromowe(VI), grubość warstwy do ∅ 4 mm A2K 5 µm, od ∅ 4,5 mm A3K 8 µm
• Do klasy wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010–12 + DIN SPEC 1052-100:2013-08
• W przypadku śrub od ∅ 4,5 mm z ocynkowaniem o grubości 8 µm z pasywacją Cr(III) wymagania klasyfikacji T2/C2 są spełnione zgodnie z normą prEN 14592:2017 (D)

Instrukcja

• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Śruby z gwintem pełnym nadają się do bezpiecznego montażu złączek lub cienkich materiałów. Wybrana długość śruby powinna być mniejsza od grubości płyty nośnej, w którą ma ona zostać wkręcona
• Wkręty ASSY są zatwierdzone do obciążeń quasi-statycznych
• W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego

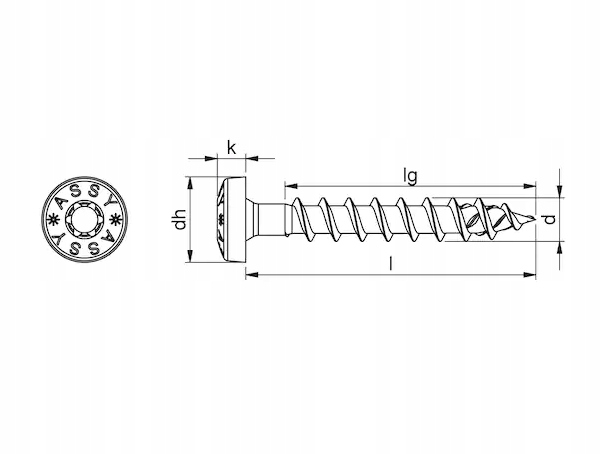

• Średnica znamionowa (d)

  3,5 mm

  Długość (l)

  16 mm

  Typ łba

  P

  Średnica łba (dh)

  7 mm

  Wysokość łba (k)

  2,4 mm

  Końcówka wewnętrzna

  RW20

  Rodzaj gwintu

  HOGWD

  Rodzaj gwintu

  Pełny gwint

  Format gwintu

  Gwint grubozwojny

  Długość gwintu (lg)

  14 mm

  Średnica rdzenia

  2,1 mm

  Kształt końcówki

  Końcówka z frezem hilltop

  Kąt ostrza

  34 Stopnie

  Materiał

  Stal hartowana

  Powłoka

  Ocynkowane

  Kolor

  Srebrny

  Maks. kąt wkręcania

  90 Stopnie

  Min. kąt wkręcania

  0 Stopnie

  Masa produktu (jednej sztuki)

  1,049 g

  Przeznaczone do użytku na podłożu

  Drewno

  Produkt drewnopochodny

  Drewno miękkie

  Sklejka

  Drewno twarde

  LVL

  Zakres stosowania

  Uniwersalne

  Meble

  Płyta metalowa, drewno

  Złączka

  Dopuszczenie

  ETA-11/0190

  Spełnia wymogi RoHS

  Tak
