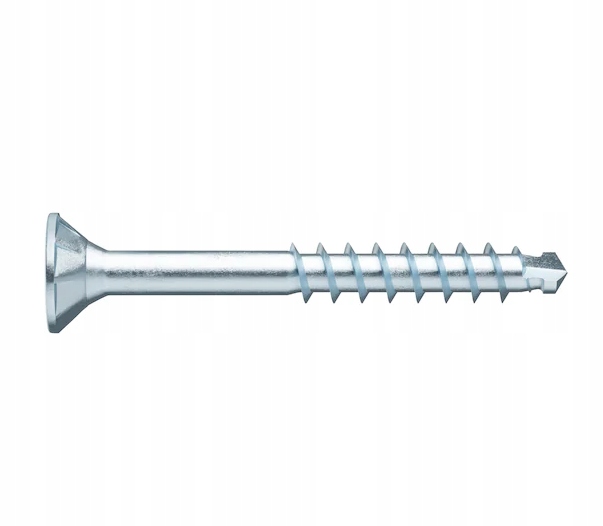

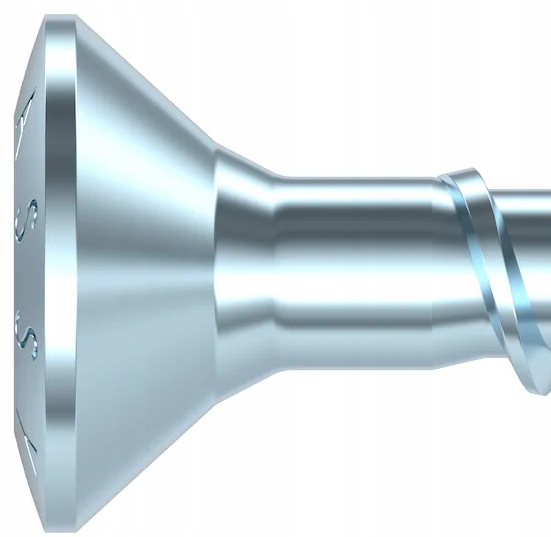

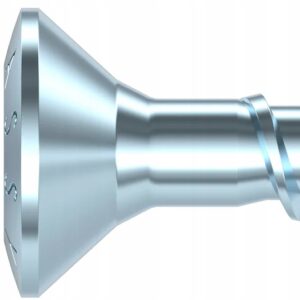

WURTH Wkręt ASSY PLUS SP RW20-(A2K)-4X60/35 500szt

WKRĘT-ASSY-PLUS-SP-RW20-(A2K)-4X60/35

Uniwersalny wkręt z gwintem częściowym, z łbem płasko sto z frezem kieszeniowym, do dokładnego mocowania w pobliżu krawędzi, bez wiercenia wstępnego, połączeń drewno-drewno w suchych i mokrych pomieszczeniach

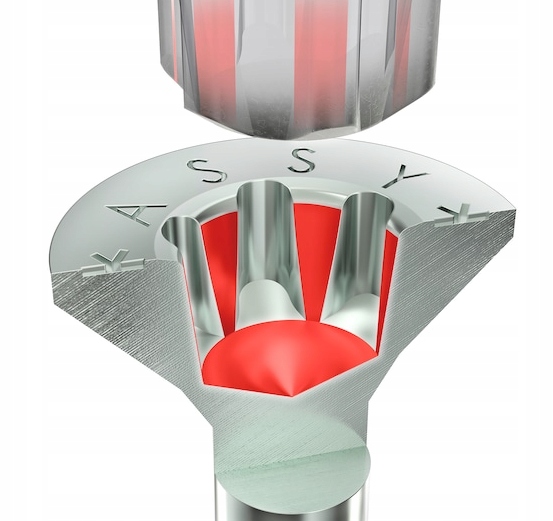

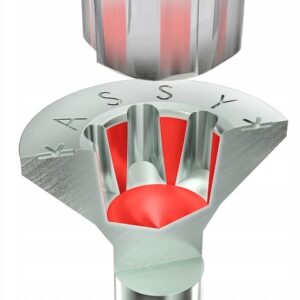

Idealne przeniesienie mocy dzięki napędowi RW

• Większa moc dzięki większej powierzchni styku końcówki
• Większa stabilność, praca jedną ręką, precyzyjne pozycjonowanie dzięki precyzyjnemu zagłębieniu i doskonałemu dopasowaniu końcówki
• Mniej zmian końcówek, jedna końcówka do wielu średnic wkrętów
• Kompatybilność z poprzednim napędem AW

Małe odległości krawędzi

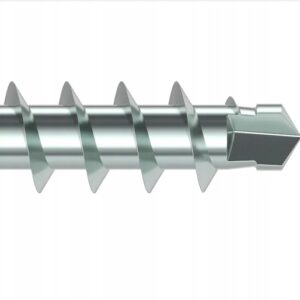

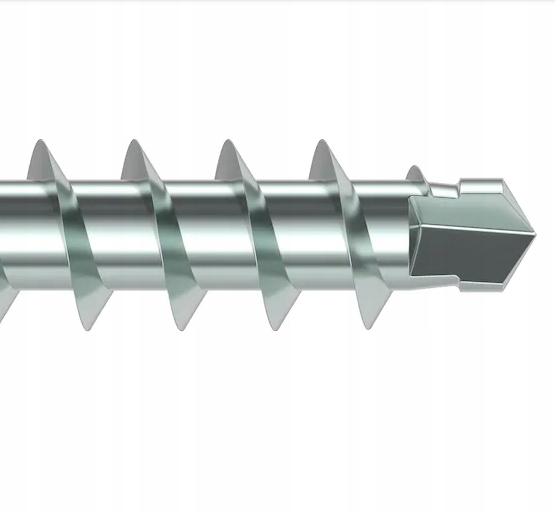

• Możliwe wiercenie w miejscach o małych dopuszczalnych odległościach krawędzi (3xd) dzięki klinowemu wierzchołkowi wiertła z równoległymi krawędziami tnącymi
• Montaż bez przerw
• Drewno nie rozłupuje się i nie pęka
• Niewielkie bicie długich śrub

Czyste pogłębianie w miękkim drewnie

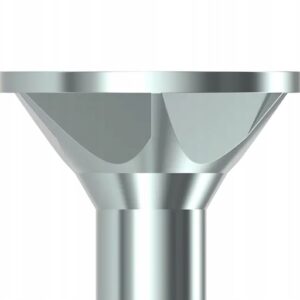

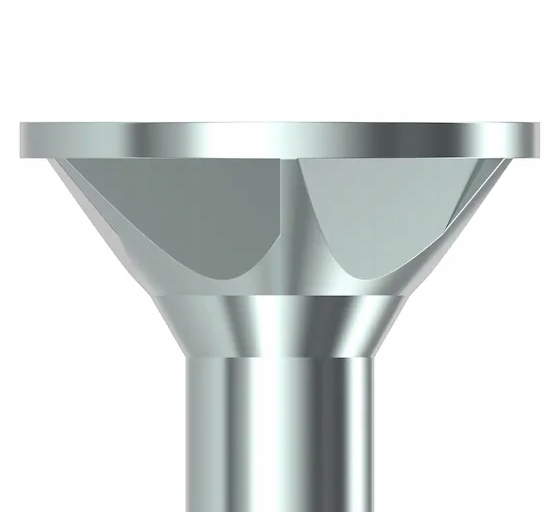

• Łatwe zagłębianie łba wkrętu w drewnie dzięki zoptymalizowanym frezom kieszeniowym
• Brak wykruszeń w powlekanych płytach wiórowych dzięki poprawie efektu frezowania i większej liczbie frezów kieszeniowych do ∅ 4,5 mm
• Doskonałe dopasowanie głowicy 90° do elementów mocujących z metalowymi pogłębieniami

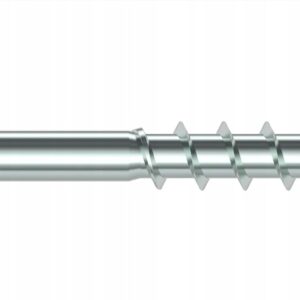

Maksymalna niezawodność połączenia gwintowego dzięki asymetrycznemu, pojedynczemu gwintowi

• Optymalne dopasowanie końcówki wiercącej i geometrii gwintu
• Doskonałe zakotwiczenie w drewnie dzięki asymetrycznemu układowi zwojów gwintu

Uwaga

• Nie należy używać wkrętu w wilgotnych pomieszczeniach z atmosferą zawierającą chlor. Do zastosowań na zewnątrz oraz w pomieszczeniach o stałej wysokiej wilgotności należy używać wkrętów ze stali nierdzewnej ASSYplus 4
• Zalecamy korzystanie z oprogramowania firmy Würth lub odpowiednich narzędzi projektowych do planowania i wymiarowania montażu. Wymiary wkrętów ASSY można zastosować w oprogramowaniu firmy Würth do konstrukcji drewnianych od a ∅ równego 5 mm
• Wkręty do płyty wiórowej ASSY 4, ASSYplus 4 i ASSYplus 4 FT są zoptymalizowane pod kątem stosowania w drewnie i materiałach drewnianych. W przypadku zastosowań w kotwach z tworzywa sztucznego, w których można również zmniejszyć obciążenie, należy stosować wyłącznie wkręty bez zoptymalizowanej końcówki gwintowanej (ostrze z przedłużonym przeciwgwintem, końcówka wiertarska, samooczyszczający się rowek itp.), takie jak wkręty ASSY D z łbem płasko-soczewkowym lub z łbem płasko-soczewkowym

Aprobata ETA-11/0190

Należy przestrzegać wymagań Europejskiej Aprobaty Technicznej (ETA).

Obszar zastosowania

Do łączenia elementów drewnianych

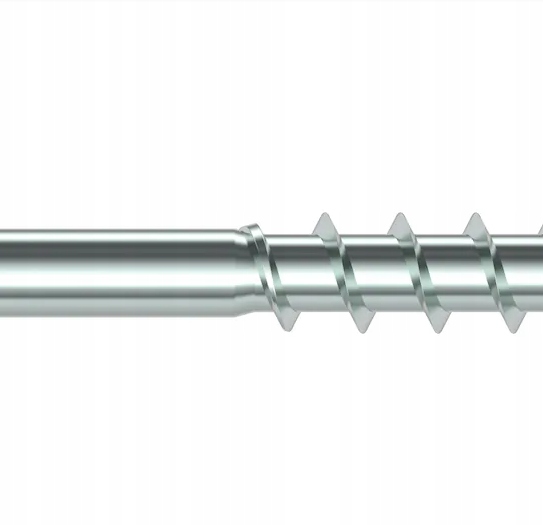

Łączenie elementów drewnianych poprzez ich ściąganie do siebie jest możliwe dzięki gwintowaniu częściowemu, zaczynającemu się zaraz przy trzpieniu. Gwint w tym przypadku znajduje się całkowicie w dolnym, drugim elemencie.

Do zastosowań w klasie wykorzystania 1 i klasie wykorzystania 2 (od ∅ > 4 mm)

• Wysokiej jakości ochrona powierzchni, cynk, pasywowany na niebiesko chrom(VI) o grubości warstwy 5 µm
• Nadaje się do użytku w klasie wykorzystania 1 (wewnątrz) i od ∅ > 4 mm w klasie wykorzystania 2 (obszar wilgotny lub osłonięty obszar zewnętrzny) zgodnie z normą EN 1995-1-1:2010-12 + DIN SPEC 1052-100:2013-08

Instrukcja

• W celu zwiększenia efektu łączenia lub oporu podczas dociągania łba zaleca się stosowanie idealnie dopasowanych podkładek ASSY 4
• Aby zapewnić optymalne wykorzystanie śruby, należy użyć bitu RW o odpowiednim rozmiarze
• Wkręty z gwintem częściowym idealnie nadają się do łączenia elementów drewnianych. Aby zapewnić optymalne połączenie, elementy, które mają zostać unieruchomione, nie mogą być grubsze niż długość trzpienia
• W przypadku używania śrub z łbem stożkowym płaskim do montażu metal-drewno, element metalowy musi być wyposażony w odpowiednie otwory z pogłębieniem stożkowym
• W przypadku przenoszących obciążenia połączeń drewno-metal wkręty ASSY muszą być dokręcone określonym momentem. Moment dokręcania = wymagany przeważający moment obrotowy x 1,2 < 90% momentu zrywającego

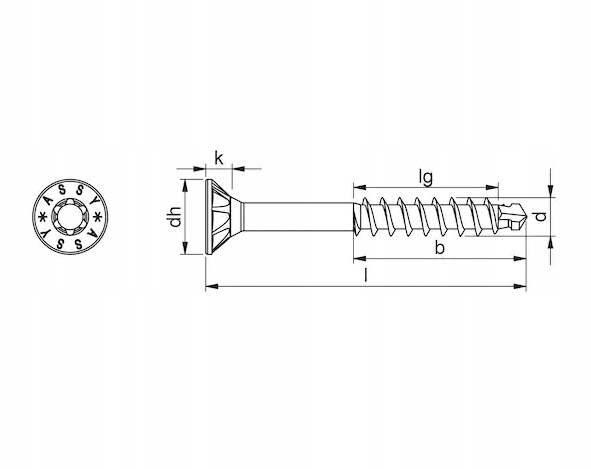

• Średnica znamionowa (d)

  4 mm

  Długość (l)

  60 mm

  Długość gwintu (lg)

  35 mm

  Długość gwintu z wiertłem (b)

  38 mm

  Typ łba

  CSK

  Szczegóły łba

  Frezowane kieszenie

  Średnica łba (dh)

  8 mm

  Wysokość łba (k)

  2,5 mm

  Końcówka wewnętrzna

  RW20

  Rodzaj gwintu

  HOGWD

  Rodzaj gwintu

  Częściowy gwint

  Konstrukcja

  Z wałem

  Format gwintu

  Gwint pojedynczy

  Średnica rdzenia

  2,5 mm

  Kształt końcówki

  Ostrze samowiercące

  Materiał

  Stal hartowana

  Powłoka

  Cynkowana, biała

  Maks. kąt wkręcania

  90 Stopnie

  Min. kąt wkręcania

  0 Stopnie

  Przeznaczone do użytku na podłożu

  Sklejka

  Drewno

  Produkt drewnopochodny

  Drewno twarde

  LVL

  Drewno miękkie

  Drewno konstrukcyjne (KVH)

  OSB

  Płyta wiórowa

  Panel z litego drewna (SWP)

  Zakres stosowania

  Meble

  Korpus

  Konstrukcja magazynowa

  Konstrukcja stojaka wystawowego

  Złączka wewnętrzna

  Dopuszczenie

  ETA-11/0190

  Masa produktu (jednej sztuki)

  5 g

  Spełnia wymogi RoHS

  Tak
