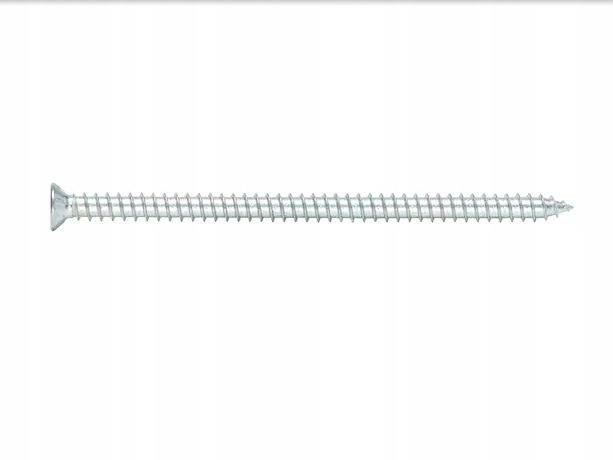

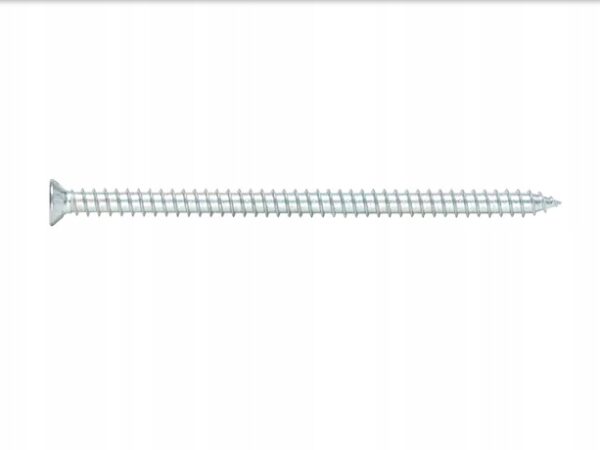

WURTH Wkręt AMO III typ 1 AW30 7,5X182 200szt.

Do montażu okien w betonie i murach z pełnej cegły. Z łbem płasko-stożkowym z frezem w celu zapewnienia łatwego zagłębiania w profilach z drewna i tworzywa sztucznego. Stal ocynkowana, niebieska powłoka, napęd AW30.

• Krótki czas montażu; nie są potrzebne kotwy ani narzędzia do osadzania kotew
• Napęd AW zapewniający większą trwałość użytkową grotu i lepsze przenoszenie mocy
• Montaż na wcisk
• Praktycznie brak sił rozszerzających podczas wkręcania
• Demontowalne kotwienie za pomocą blokowania kształtowego bez żadnego nacisku wywieranego podczas rozszerzania
• Zachowywanie nośności nawet pod obciążeniem termicznym
• Przetestowana ognioodporność wynosząca 120 minut

Uwaga

Ważne jest sprawdzenie prawidłowości zamontowania elementów w określonych warunkach budowlanych (takich jak: waga skrzydła okiennego, właściwości powierzchni, układ otworów w cegle). Należy zapoznać się z wytycznymi planowania i wykonywania montażu okien i drzwi zewnętrznych (nr kat. 5995 000 000).

Aby zapewnić montaż okna zabezpieczający przed jego wypadnięciem zgodnie z obowiązującymi wytycznymi i przepisami, należy montować zatwierdzone systemy zabezpieczające (np. okienny wspornik montażowy W-ABZ); w przeciwnym razie dla każdego indywidualnego przypadku wymagane jest zatwierdzenie.

Należy wyrównać ramy okienne zaciskami ustawczymi lub poduszkami powietrznymi Amo Bag

Długość wkręta = szerokość ramy + odstęp + głębokość wkręcenia (patrz również 55.2 Amo III 11,5 mm)

Sprawozdanie z testu ochrony przeciwpożarowej nr 3174/0649-2 w betonie

Sprawozdanie z testu nr 202 31790. Montaż okna odpornego na zalanie zgodnie z dyrektywą FE-07/1 instytutu ift

Sprawozdanie z testu nr 105 34261. Montaż okna z tworzywa sztucznego w murze z cegieł sylikatowych. Masa skrzydła okiennego: 72,5 kg. Test wykonano bez bocznych klocków dystansowych.

Sprawozdanie z testu nr 105 43036. Montaż okna z tworzywa sztucznego w murze z cegieł sylikatowych. Masa skrzydła okiennego: 70 kg. Połączenie śrubowe w profilu bez stalowego wzmocnienia.

Test wykonano bez bocznych klocków dystansowych.

Obszar zastosowania

• Beznaprężeniowe mocowanie dystansowe ram okiennych wykonanych z drewna, tworzywa sztucznego i aluminium w betonie, murze z pełnych kamieni i cegle sylikatowej dziurawce.
• Łączenie ram
• Montowanie okiennych wsporników montażowych, okiennych łączników kabłąkowych, kotew obrotowych i pazurów wbijanych (krótka wersja typu 3)

Instrukcja

Wytyczne planowania i wykonywania montażu okien i drzwi zewnętrznych, wydanie z 2010 r.

Nr kat.5995000000:

Mocowanie musi bezpiecznie przenosić na konstrukcję i fundament wszystkie standardowe siły działające na okno. Całkowite obciążenie musi być obliczone z np. obciążenia okna, obciążenia wiatrem i obciążenia roboczego (patrz norma DIN 1055). Aktualnie obowiązujące przepisy budowlane określają, że budynki i ich części muszą być zaplanowane w taki sposób, aby nie stanowiły zagrożenia dla życia i zdrowia ludzkiego ani dla bezpieczeństwa publicznego. Mocowanie okien również musi spełniać to kryterium.

Ściany okienne zgodnie z poprzednią normą DIN 18056 lub elementy o powierzchni większej niż 9 m2 i przeszklenia zabezpieczające przed wypadnięciem określone w niemieckich przepisach technicznych dotyczących szyb bezpiecznych (TRAV) lub w normie DIN 18008-4

Norma DIN 18056 stosowana do ścian okiennych o minimalnej powierzchni wynoszącej 9 m2 i minimalnej długości najkrótszego boku równej 2 m. W przypadku tego zastosowania należy wykorzystywać kotwy posiadające ogólne zezwolenie budowlane, Europejską Aprobatę Techniczną lub aprobatę indywidualną. Analogicznie, do mocowania przeszkleń zabezpieczających przed wypadnięciem określonych w niemieckich przepisach technicznych dotyczących szyb bezpiecznych (TRAV) lub w normie DIN 18008-4 należy wykorzystywać wyłącznie kotwy posiadające ogólne zezwolenie budowlane, Europejską Aprobatę Techniczną lub aprobatę indywidualną.

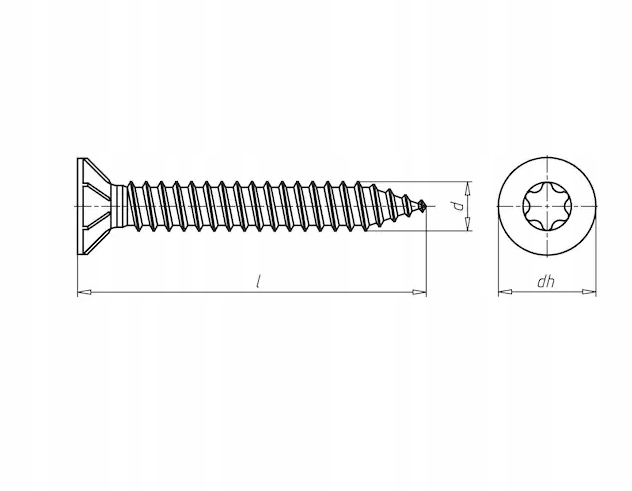

• Długość (l): 182 mm
• Średnica gwintu (d): 7,5 mm
• Materiał: Stal
• Powłoka: Ocynkowane
• Typ łba: CSCTRHD
• Średnica łba (dk): 12 mm
• Końcówka wewnętrzna: AW30
