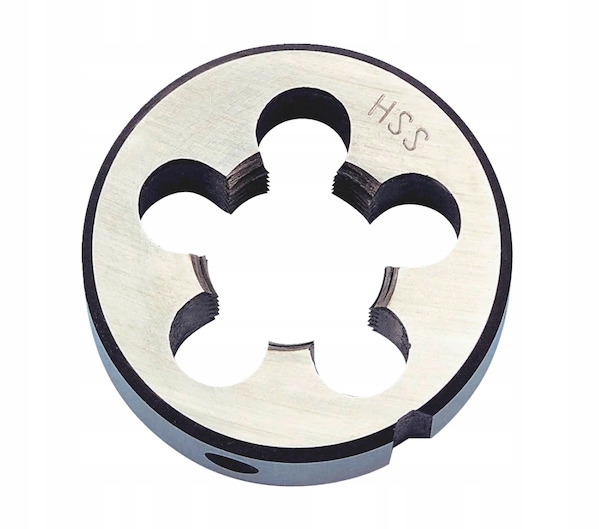

WURTH Narzynka HSS DIN223 13-1 M10

Narzynka HSS DIN 13-1

Narzynka okrągła zgodna z DIN EN 22568, w zamkniętej, wstępnie nacinanej obudowie (kształt B), do produkcji standardowych metrycznych gwintów ISO zgodnych z DIN 13 w stali o wytrzymałości do 850 N/mm² oraz w żeliwie.

Cięcie dwustronne

• Możliwość używania po obu stronach
• Możliwość nacinania gwintów w jednym procesie
• Łatwe skrawanie i doskonałe usuwanie wiórów w kierunku skrawania

Wysoka retencja krawędzi

Zgodnie z normą DIN 223 (DIN EN 22568), tolerancja 6 g

Instrukcja

Umieszczenie narzynki w uchwycie na wysokości środkowej śruby. Śruby są dokręcane wkrętakiem. Narzynkę umieszcza się pionowo na obrabianym przedmiocie. Można używać po obu stronach. Podczas cięcia należy dodać odpowiednią ilość oleju do cięcia. Po dwóch obrotach można złamać wiór przez krótki obrót do tyłu.

Materiał narzędzia

HSS

Powłoka

Bez osłony

Rodzaj gwintu

M

Kształt

B

Klasa tolerancji

6g

Rodzaj gwintu x średnica znamionowa

M10

Skok gwintu

1,5 mm

Średnica zewnętrzna

30 mm

Wysokość

11 mm

Materiały przeznaczone do obróbki

Stal

Żeliwo
