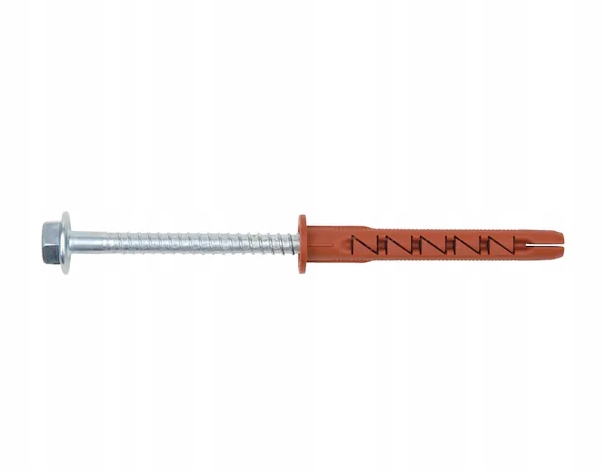

WURTH Kotwa do ościeżnic W UR F 10 10X115 40szt.

Kotwa do ościeżnic AW40-SW13-45-10X115

Zatwierdzona przez ETA dla ponad 60 typów kamieni oraz gazobetonu

Kotwienie rozporowe, śruba rozpiera koszulkę z tworzywa

Koszulka kotwy wykonana z wysokiej jakości poliami

Montaż na wcisk

Natychmiastowa gotowość do przenoszenia obciążeń bez czekania

Praktycznie bez ruchu koszulki kołka

• Niski moment wkręcania wkręta do kołka
• Niewielkie rozszerzanie kotwy

Możliwość przenoszenia dużych obciążeń; rozszerzanie w czterech kierunkach

Ogranicznik wbijania zapobiega zbyt szybkiemu rozszerzaniu kotwy podczas montażu

Niski nakład pracy montażowej

Wstępnie zmontowana tuleja kotwy i śruba specjalna

Nie wymaga dodatkowej podkładki niepełnej i zapobiega korozji kontaktowej

Lepsze przenoszenie obciążeń w pełnych i pustych materiałach budowlanych

Zakres temperatur montażu:

• Temperatura materiału zewnętrznego: ≥ –20°C
• Temperatura tulei kotwy: > 0°C

Uwaga

• Cegły dziurawki i puste bloki nawiercać wiertarką (bez używania mechanizmu udarowego)
• Przy kotwieniu w cegle pełnej i cegle sylikatowej pełnej zalecamy przeprowadzenie testów na wyrywanie ze względu na różnice parametrów cegieł
• Z otworu musi zostać usunięty pył pozostały po wierceniu

Europejska Aprobata Techniczna: Wielopunktowe mocowanie systemów nienośnych w betonie i podłożach murowych

W-UR 10 (stal ocynkowana, stal nierdzewna): Europejska Aprobata Techniczna ETA-08/0190 dla wielopunktowego mocowania systemów nienośnych w betonie i podłożach murowych

Tuleja kotwy wykonana z wysokiej jakości poliamidu

Ognioodporność, beton: Obciążenia rozciągające i poprzeczne, R30, R60, R90, R120 (zgodnie z Raportem Technicznym TR 020)

Ognioodporność, mur: Obciążenie rozciągające: F30 (cegła sylikatowa pełna, cegła pełna, cegła sylikatowa dziurawka)

Ognioodporność, mur: Obciążenie poprzeczne: F30, F60, F90, F120 (cegła dziurawka z otworami pionowymi, cegła sylikatowa dziurawka, cegła pełna, gazobeton)

Obszar zastosowania

• Kotwa posiada Europejską Aprobatę Techniczną stwierdzającą jej przydatność do wielopunktowego mocowania systemów nienośnych (np. elewacje, sufity podwieszane itp.)
• Można ją kotwić w następujących materiałach zewnętrznych: Beton standardowy, mury, (cegła pełna, cegła sylikatowa pełna, cegła dziurawka z otworami pionowymi, cegła sylikatowa dziurawka, pustaki z lekkiego betonu, pełne cegły i bloki z lekkiego betonu, cegły betonowe)
• Śruby ocynkowane mogą być używane na zewnątrz i w pomieszczeniach, w których panuje wysoka wilgotność (pod warunkiem prawidłowego zamontowania), jeśli obszar wokół łba śruby jest zabezpieczony przed wilgocią lub opadami atmosferycznymi, aby wilgoć nie mogła przedostawać się do trzpienia kotwy (nałożenie odpowiedniej farby)

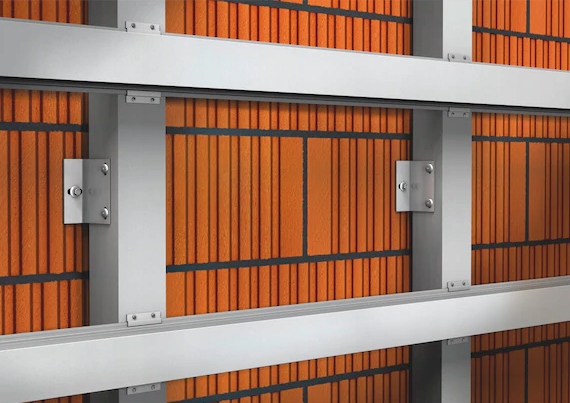

• Do mocowania elewacji, konstrukcji pomocniczych sufitu i dachu (z drewna lub stali), belek drewnianych, łat drewnianych, wsporników metalowych, szyn metalowych, sufitów podwieszanych, korytek kablowych, wsporników kątowych, profili, szafek naściennych, półek itp.
• Średnica kotwy: 10 mm
• Długość kotwy (l): 115 mm
• Maks. wysokość mocowania (t fix): 45 mm
• Średnica znamionowa wiertła (d 0): 10 mm
• Otwór przelotowy w elemencie przeznaczonym do połączenia (d f): 10,5 mm
• Materiał śruby: Stal
• Końcówka wewnętrzna: AW40
• Powierzchnia śruby: Ocynkowane
• Typ łba: Łeb sześciokątny
• Głębokość wierconego otworu (h 1): 80 mm
• Dopuszczenie: ETA-08/0190
