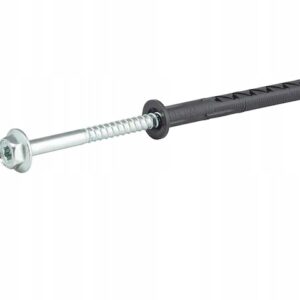

WURTH Kołek ramowy SHARK UR F SW13-30-10X100 40szt

KOŁEK-SHARK-URF10-PLAAW40-SW13-30-10X100

Kotwa z tuleją zatwierdzona kompleksową aprobatą techniczną ETA dla cegieł, betonu i betonu komórkowego. Ze śrubą z łbem sześciokątnym i tłoczoną podkładką ze stali ocynkowanej

• Część rodziny produktów SHARK® UR przetestowanej pod kątem zastosowania z ponad 100 różnymi materiałami budowlanych w ramach europejskiej aprobaty technicznej ETA-08/0190
• Ta wersja SHARK® UR przeszła testy z 45 różnymi rodzajami cegieł, betonu i betonu komórkowego
• Od roku 2022 dostępne w kotwie ∅ 8 przetestowanej pod kątem zastosowania ze 105 materiałami budowlanych
• Dzięki pomysłowej geometrii kotwy „zęby” rozprężają się w czterech kierunkach i wbijają się w materiał podłoża
• Kotwienie poprzez tarcie pomiędzy korpusem kołka a podstawą kotwienia
• Tuleja kotwy jest wykonana z poliamidu o wysokiej jakości
• Montaż na miejscu
• Natychmiastowe osiągnięcie nośności — bez oczekiwania
• Bardzo wytrzymała blokada skrętu
• Bardzo duża nośność dzięki rozprężaniu się w czterech kierunkach
• Poprawione przeniesienie mocy poprzez równomierny, ciągły rozkład obciążeń na całym obszarze rozprężenia
• Ogranicznik wbijania zapobiega przedwczesnemu rozszerzaniu się kotwy podczas montażu
• Mniej prac montażowych, ponieważ tuleja kotwy i śruba specjalna są wstępnie zmontowane
• Lepsze przenoszenie obciążeń w pełnych i pustych materiałach budowlanych

• SHARK-UR F 10 (stal ocynkowana, stal nierdzewna): Europejska Aprobata Techniczna ETA-08/0190
• Ekspertyza dotycząca czasu odporności ogniowej w przypadku ekspozycji na ogień
• Obszar zastosowania
• Kotwa z Europejską Aprobatę Techniczną może być stosowana jako mocowanie w systemach niekonstrukcyjnych opartych na konstrukcji redundantnej w zastosowaniach nienośnych (np. elewacje, sufity podwieszane itp.)
• SHARK UR, SHARK UR F można kotwić w następujących podstawach kotwienia: Beton standardowy, mury (cegła pełna, cegła sylikatowa pełna, cegła dziurawka z otworami pionowymi, cegła sylikatowa dziurawka, lekkie pustaki betonowe, pełne cegły i bloki z lekkiego betonu, cegły betonowe) i gazobeton
• Dwie głębokości osadzania w określonych materiałach budowlanych
• Zakres temperatur montażu: Temperatura materiału zewnętrznego: ≥ -20°C
• Temperatura tulei kotwy: ≥ 0°C
• Śruby cynkowane elektrolitycznie mogą być używane na zewnątrz i w obszarach wilgotnych (pod warunkiem prawidłowego zamontowania), jeśli obszar wokół łba śruby jest zabezpieczony przed wilgocią lub opadami atmosferycznymi, aby wilgoć nie mogła przedostawać się do trzonu kotwy. Trwale elastyczne szczeliwo, takie jak pozycja nr 0892 075 350 Preparat do zabezpieczania podwozia przed żwirem 500 ml
• Do mocowania elewacji, konstrukcji pomocniczych sufitu i dachu (z drewna lub stali), belek drewnianych, łat drewnianych, wsporników metalowych, szyn metalowych, sufitów podwieszanych, korytek kablowych, wsporników, profili, szafek naściennych, półek itp.
• Mocowania, dla których wymagany jest dowód nośności w warunkach wystawienia na działanie ognia
• Instrukcja
• Cegły dziurawki i puste elementy nawiercać wiertarką (bez używania mechanizmu udarowego)
• Przy kotwieniu w cegle pełnej i cegle sylikatowej pełnej zalecamy sprawdzenie wyciągania ze względu na różnice parametrów cegieł
• Z wierconego otworu należy usuwać zwierciny, np. za pomocą pompy do wydmuchiwania nr art. 0903990001
• Średnica kotwy: 10 mm
• Długość kotwy (l): 100 mm
• Maks. wysokość mocowania (t fix): 30 mm
• Średnica znamionowa wiertła (d 0): 10 mm
• Otwór przelotowy w elemencie przeznaczonym do połączenia (d f): 10,5 mm
• Klasa odporności ogniowej: F30
• Materiał śruby: Stal
• Końcówka wewnętrzna: AW40
• Powierzchnia śruby: Ocynkowane
• Typ łba: Łeb sześciokątny
• Głębokość wierconego otworu (h 1): 80 mm
• Dopuszczenie: ETA-08/0190
