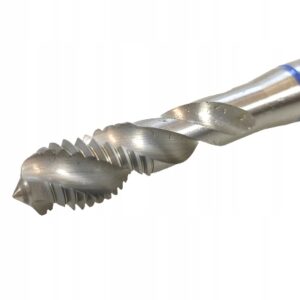

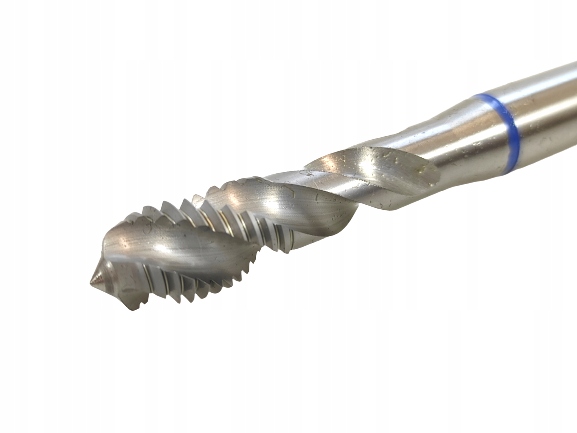

WURTH Gwintownik maszynowy HSCo niebieski typu C M10

GWINTOWNIK HSCO

Gwintownik maszynowy z niebieskim pierścieniem do ogólnych zastosowań w stalach niestopowych dających długie wióry o wytrzymałości do 850 N/mm².

Gwintownik maszynowy z niebieskim pierścieniem do ogólnych zastosowań w stalach niestopowych dających długie wióry o wytrzymałości do 850 N/mm².

• Geometria cięcia precyzyjnie dostosowana do materiałów stalowych
• Zoptymalizowana mikrogeometria i ukośnie stopniowana część gwintowana zapewniają wysoką niezawodność procesu i dłuższą żywotność w porównaniu z podobnymi gwintownikami maszynowymi

Uwaga

• Przy cięciu gwintów należy zapewnić odpowiednie chłodzenie i smarowanie.
• Przyporządkowanie gwintowników i materiałów — patrz tabele

Rodzaj gwintu: M

Materiały przeznaczone do obróbki: Stal

Typ otworu: Otwór nieprzelotowy ≤ 2,5xD

Przeznaczone do maszyny typu: Środek frezowania/wiercenia, Wiertarka stojakowa

Jakość: ZEBRA-Premium

Rodzaj gwintu x średnica znamionowa: M10

Skok gwintu: 1,5 mm

Długość: 100 mm

Średnica wałka: 10 mm

Rozmiar kwadratu: 8 mm

DIN: 371

Materiał narzędzia: HSCO

Powłoka: Bez osłony

Kształt: C

Średnica otworu pod gwint: 8,5 mm

Kąt skrętu linii śrubowej: 40° (prawa strona)

Kształt trzonu: Cylindryczny z kwadratowym napędem

Tolerancja gwintowników: ISO 2 (6H)

Przeznaczone do wytrzymałości na rozciąganie do: 850 N/mm²

Żywotność (system punktowy): 2 na 4 punkty

Zgodność ze sprawdzianem (system punktowy): 4 na 4 punkty

Wszechstronność zastosowań: 1 na 4 punkty

Cięcie (system punktowy): 3 na 4 punkty

Tworzenie wióra (system punktowy): 2 na 4 punkty

Materiał podgrupy: Stale konstrukcyjne ogólnego zastosowania

Niestopowe stale odpuszczane
