WURTH Gwintownik maszyn. HSCo zielony typu B OP.M6

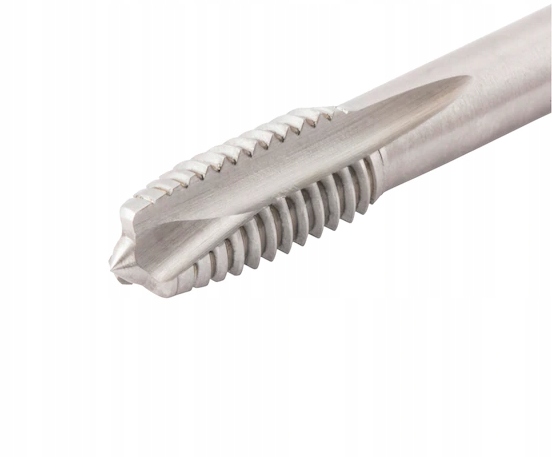

Gwintownik maszynowy HSCo zielony typu B

Ekonomiczny gwintownik maszynowy do obróbki stali stopowych i wysokostopowych (stali nierdzewnych) oraz do stali kwasoodpornych. Nadaje się również do obróbki konwencjonalnych materiałów stalowych o wytrzymałości do 850 N/mm².

• Geometria narzędzia precyzyjnie dostosowana do stali nierdzewnej, z większym kątem przyłożenia

Uwaga

• Przy cięciu gwintów należy zapewnić odpowiednie chłodzenie i smarowanie.
• Przyporządkowanie gwintowników i materiałów — patrz tabele
• Obszar zastosowania

  Do stali szlachetnej, stopowej stali narzędziowej, stali nierdzewnej i kwasoodpornej.

  Instrukcja

  Przed wycofaniem gwintownika cały łamacz wióra musi przejść przez gwintowany materiał. Niewykonanie tej czynności może powodować łamanie krawędzi tnących lub pęknięcie narzędzia.

• Rodzaj gwintu

  M

  Materiały przeznaczone do obróbki

  Stal

  Stal szlachetna

  Typ otworu

  Otwór przelotowy ≤ 3xD

  Przeznaczone do maszyny typu

  Środek frezowania/wiercenia

  Wiertarka stojakowa

  Jakość

  ZEBRA-Premium

  Rodzaj gwintu x średnica znamionowa

  M6

  Skok gwintu

  1 mm

  Długość

  80 mm

  Średnica wałka

  6 mm

  Rozmiar kwadratu

  4,9 mm

  DIN

  371

  Materiał narzędzia

  HSCO

  Powłoka

  Bez osłony

  Kształt

  B

  Średnica otworu pod gwint

  5 mm

  Kształt trzonu

  Cylindryczny z kwadratowym napędem

  Tolerancja gwintowników

  ISO 2 (6H)

  Przeznaczone do wytrzymałości na rozciąganie do

  1000 N/mm²

  Żywotność (system punktowy)

  2 na 4 punkty

  Zgodność ze sprawdzianem (system punktowy)

  4 na 4 punkty

  Wszechstronność zastosowań

  2 na 4 punkty

  Cięcie (system punktowy)

  3 na 4 punkty

  Tworzenie wióra (system punktowy)

  2 na 4 punkty

  Podgrupa materiałowa

  Stale szlachetne, siarkowane

  Stale szlachetne, austenityczne

  Stale szlachetne, martenzytyczne
