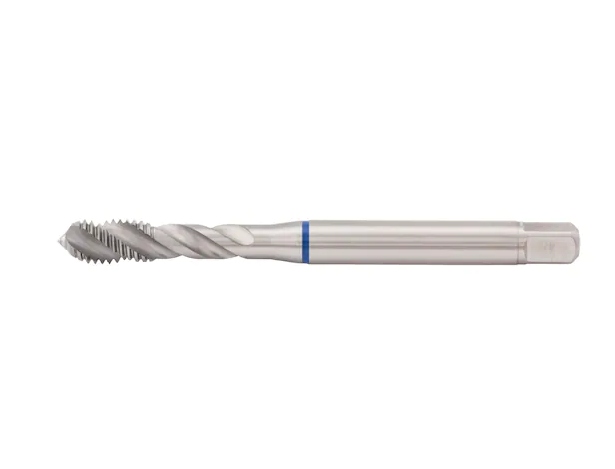

WURTH Gwintownik maszyn. HSCo niebieski typu C M5

Gwintownik maszynowy HSCo niebieski typu C

Gwintownik maszynowy z niebieskim pierścieniem do ogólnych zastosowań w stalach niestopowych dających długie wióry o wytrzymałości do 850 N/mm².

• Geometria cięcia precyzyjnie dostosowana do materiałów stalowych
• Zoptymalizowana mikrogeometria i ukośnie stopniowana część gwintowana zapewniają wysoką niezawodność procesu i dłuższą żywotność w porównaniu z podobnymi gwintownikami maszynowymi

Uwaga

• Przy cięciu gwintów należy zapewnić odpowiednie chłodzenie i smarowanie.
• Przyporządkowanie gwintowników i materiałów — patrz tabele
• Rodzaj gwintu

  M

  Materiały przeznaczone do obróbki

  Stal

  Typ otworu

  Otwór nieprzelotowy ≤ 2,5xD

  Przeznaczone do maszyny typu

  Środek frezowania/wiercenia

  Wiertarka stojakowa

  Jakość

  ZEBRA-Premium

  Rodzaj gwintu x średnica znamionowa

  M5

  Skok gwintu

  0,8 mm

  Długość

  70 mm

  Średnica wałka

  6 mm

  Rozmiar kwadratu

  4,9 mm

  DIN

  371

  Materiał narzędzia

  HSCO

  Powłoka

  Bez osłony

  Kształt

  C

  Średnica otworu pod gwint

  4,2 mm

  Kąt skrętu linii śrubowej

  40° (prawa strona)

  Kształt trzonu

  Cylindryczny z kwadratowym napędem

  Tolerancja gwintowników

  ISO 2 (6H)

  Przeznaczone do wytrzymałości na rozciąganie do

  850 N/mm²

  Żywotność (system punktowy)

  2 na 4 punkty

  Zgodność ze sprawdzianem (system punktowy)

  4 na 4 punkty

  Wszechstronność zastosowań

  1 na 4 punkty

  Cięcie (system punktowy)

  3 na 4 punkty

  Tworzenie wióra (system punktowy)

  2 na 4 punkty

  Podgrupa materiałowa

  Stale konstrukcyjne ogólnego zastosowania

  Niestopowe stale odpuszczane
