WURTH Gwintownik maszyn. HSCo nieb. typu B OP.M6

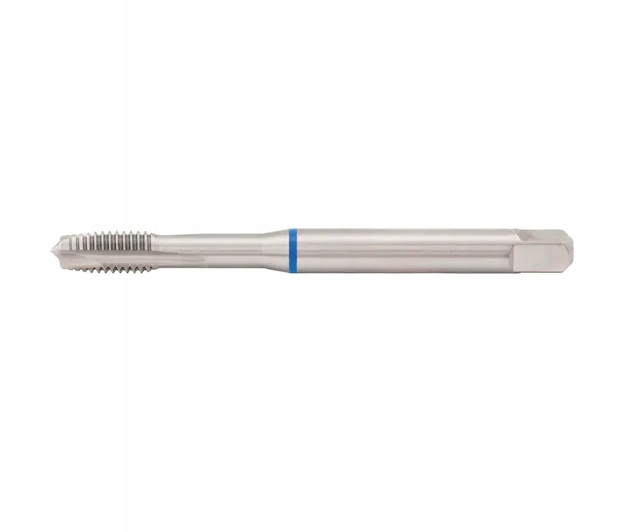

Gwintownik maszynowy HSCo niebieski typu B

Gwintownik maszynowy z niebieskim pierścieniem do ogólnych zastosowań w stalach niestopowych dających długie wióry o wytrzymałości do 850 N/mm².

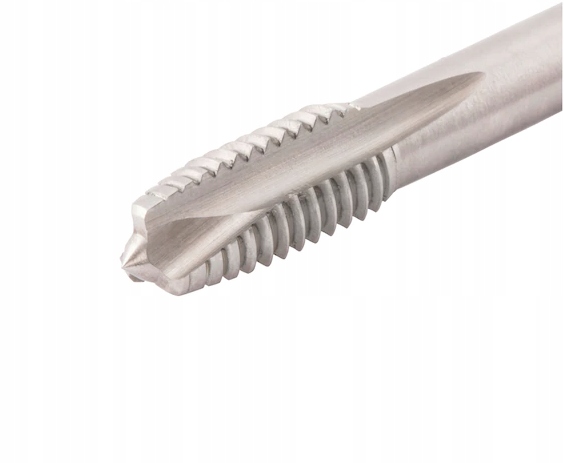

• Geometria cięcia precyzyjnie dostosowana do materiałów stalowych

Uwaga

• Przy cięciu gwintów należy zapewnić odpowiednie chłodzenie i smarowanie.
• Przyporządkowanie gwintowników i materiałów — patrz tabele
• Obszar zastosowania

  Do stali ogólnego przeznaczenia do 1000 N/mm2, do stali konstrukcyjnej i stali do nawęglania, staliwa, żeliwa sferoidalnego i żeliwa ciągliwego.

  Instrukcja

  Przed wycofaniem gwintownika cały łamacz wióra musi przejść przez gwintowany materiał. Niewykonanie tej czynności może powodować łamanie krawędzi tnących lub pęknięcie narzędzia.

• Rodzaj gwintu

  M

  Materiały przeznaczone do obróbki

  Stal

  Typ otworu

  Otwór przelotowy ≤ 3xD

  Przeznaczone do maszyny typu

  Środek frezowania/wiercenia

  Wiertarka stojakowa

  Jakość

  ZEBRA-Premium

  Rodzaj gwintu x średnica znamionowa

  M6

  Skok gwintu

  1 mm

  Długość

  80 mm

  Średnica wałka

  6 mm

  Rozmiar kwadratu

  4,9 mm

  DIN

  371

  Materiał narzędzia

  HSCO

  Powłoka

  Bez osłony

  Kształt

  B

  Średnica otworu pod gwint

  5 mm

  Kształt trzonu

  Cylindryczny z kwadratowym napędem

  Tolerancja gwintowników

  ISO 2 (6H)

  Przeznaczone do wytrzymałości na rozciąganie do

  850 N/mm²

  Żywotność (system punktowy)

  2 na 4 punkty

  Zgodność ze sprawdzianem (system punktowy)

  4 na 4 punkty

  Wszechstronność zastosowań

  1 na 4 punkty

  Cięcie (system punktowy)

  3 na 4 punkty

  Tworzenie wióra (system punktowy)

  2 na 4 punkty

  Podgrupa materiałowa

  Stale konstrukcyjne ogólnego zastosowania

  Niestopowe stale odpuszczane
